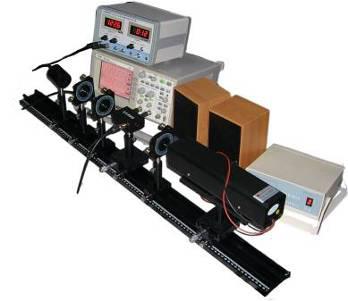

電光調制實驗儀GCDGT-B
一、產品簡介
GCDGT-B型電光調制實驗儀使用氦氖激光器作為光源，可以穩定發射出功率為功率為1.5mW、波長為632.8nm的激光。電光調制器采用高性能的鈮酸鋰晶體作為電光調制晶體，并設計有專門的金屬電光調制器封裝對電光調制器進行保護，以免重擊損壞。實驗儀同時配備有大幅度的交流調制信號和直流偏置電壓以及聲音放大系統，且交流正弦信號和方波信號以及聲音模擬信號可任意切換、連續可調。偏置電壓與光強輸出幅度用數字表顯示，量程寬廣，精確直觀，且讀數時可予保持。調制光接收靈敏度高，輸出波形穩定；調制信號與解調輸出可同時進行監視比較，具有外調輸入和功率輸出接口，可輸入音頻信號；經光電接收器調制解調后的音頻信號可直接由揚聲器播放發聲。光具座導軌采用鋁合金矩形型材，滑座可進行精細調節、鎖緊。
相關課程與專業：綜合物理實驗、應用物理專業實驗、光電子學、光通訊等。
二、教學目的
1、了解鈮酸鋰電光調制器的結構和工作原理
2、掌握調制器的使用方法及應用
3、掌握電光調制器在光通信中的應用
三、儀器功能
1、顯示電光調制波形，觀察電光調制現象，分析實驗原理
2、測量電光晶體的特征參數
3、半波電壓測量
4、進行電光調制的光通訊實驗演示
四、實驗配置
光學導軌、X軸一維調節滑座、基本滑座、起偏器及手動X 軸旋轉架、檢偏器及手動X 軸旋轉架、λ/4 波片及手動X軸旋轉架、激光器、電光調制器、硅光電探測器、實驗儀信號源、BNC 屏蔽連接線、音頻轉接線、有源音箱、聲音源、實驗講義等
