正航儀器介紹元件尺寸的檢驗

2015-8-20 來源：作者：陽閱讀：次

正航儀器介紹元件尺寸的檢驗

1外形尺寸和外徑尺寸采用兩點法測量，控制極限尺寸。

2 H 6,H 7精度的孔和長度小于或等于12 mm IT 6級的銷、套、軸尺寸的檢驗:

用兩點法測量時，按GB 3177的驗收極限驗收;

用極限量規檢驗時，應使用符合GB 1957規定的量規。

3檢驗8H7、12 H 7、16 H 7槽用極限量規，通規為方形規或圓柱規，止規為圓柱規。

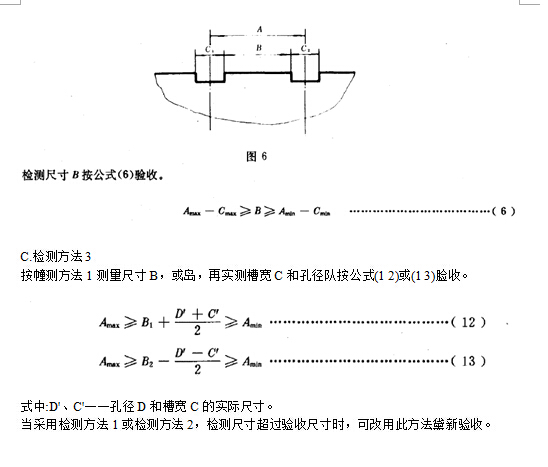

4位置尺寸的檢驗為簡化測量，對圖樣中的位置尺寸，如槽與基面距離尺寸、孔與基面距離尺寸、槽與槽距離尺寸、槽與孔中心距離尺寸，由兩個或兩個以上尺寸環節決定的尺寸，可通過尺寸鏈計算的方法，只測量一個驗收尺寸。在計算公式中，圖樣中注出的位置尺寸用A表示，槽寬尺寸用C表示，孔徑尺寸用D表示，用B表示檢測尺寸。

Amax、Aι酣n一表示位置尺寸的最大與最小極限尺寸z

Cma盹xx、烏C凹m呻2Dm叩aa盹x、D刷一一表示孔徑尺寸的最大與最小極限尺寸。
